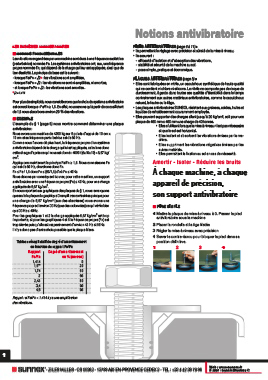

Notions antivibratoire



       LES SYSTÈMES ANTIVIBRATOIRES                         PIEDS ANTIVIBRATOIRES (page 6 à 11) :
                                                            •  Ils permettent le réglage avec précision et sûreté de la mise à niveau.
       ■ NOTIONS FONDAMENTALES
                                                            • Ils assurent :
       Les vibrations engendrées par une machine sont dues à une fréquence excitatrice   - efficacité d’isolation et d’absorption des vibrations,
       (perturbatrice) nommée Fe. Les systèmes antivibratoires ont, eux, une fréquence   - stabilité et sécurité de la machine au sol.
       propre nommée Fn, qui dépend de la charge qui leur est appliquée, ainsi que de
                                                             - pose simple, pratique et économique.
       leur élasticité. Le principe de base est le suivant :
       - lorsque Fe/Fn < √2* : les vibrations sont amplifiées,  PLAQUES ANTIVIBRATOIRES (page 5) :
       - lorsque Fe/Fn = √2 : les vibrations ne sont ni amplifiées, ni amorties,  •  Elles sont fabriquées en nitrile, un caoutchouc synthétique de haute qualité
       - et lorsque Fe/Fn > √2 : les vibrations sont amorties..  qui ne contient ni chlore ni silicone. Le nitrile ne comporte pas de risque de
       *√2 = 1.414                                           durcissement, il garde donc toutes ses qualités d’élasticitité dans le temps
                                                             contrairement aux autres matériaux antivibratoires, comme le caoutchouc
       Pour plus de simplicité, nous considérerons que le choix du système antivibratoire   naturel, le feutre ou le liège.
       est correct lorsque : Fe/Fn ≥ 1,5. En effet, nous savons qu’à partir de ce coefficient   • Les plaques antivibratoires SUNSOL résistent aux graisses, acides, huiles et
       de 1,5 nous absorbons environ 20 % des vibrations.    liquides de refroidissement couramment employés.
                                                                                                    2
       ■ EXEMPLE                                            • Elles peuvent supporter des charges allant jusqu’à 20 kg/cm , soit pour une
                                                             plaque de 450 mm x 450 mm une charge de 40 tonnes.
         L’exemple du § 1 (page 5) nous montre comment déterminer une plaque   • Elles s’utilisent lorsque la mise à niveau n’est pas nécessaire
       antivibratoire :
                                                                       et que le sol est horizontal.
       Nous avons une machine de 4000 kg sur 6 points d’appui de 10 cm x
                                                                      • Elles isolent et absorbent les vibrations émises par la ma-
       10 cm et sa fréquence perturbatrice est de 60 Hz.               chine.
       Comme nous l’avons dit plus haut, la fréquence propre d’un système   • Elles suppriment les vibrations négatives émises par les
       antivibratoire dépend de la charge qui lui est appliquée, calculons donc
                                                                       autres matériels.
       cette charge d’après ce qui nous est donné : 4000 / (6x10x10) = 6,67 kg/  • Elles permettent la fixation au sol en cas de nécessité.
       cm . 2
       Appliquons maintenant le principe Fe/Fn ≥ 1,5. Nous connaissons Fe   Amortir - Isoler - Réduire les bruits
       qui est de 60 Hz, cherchons donc Fn.
       Fn ≤ Fe / 1,5 donc Fn ≤ (60/1,5) d’où Fn ≤ 40Hz.              À chaque machine, à chaque
       Nous devons par conséquent trouver, pour cette machine, un support
       antivibratoire avec une fréquence propre (Fn) ≤ 40Hz, pour une charge   appareil de précision,
       appliquée de 6,67 kg/cm . 2
       En nous reportant aux graphiques des plaques du § 1, nous remarquons   son support antivibratoire
       que seule la plaque du graphique 3 remplit ces contraintes puisque pour
                        2
       une charge de 6,67 kg/cm  (axe des abscisses) nous avons une
       fréquence propre d’environ 33 Hz (axe des ordonnées) ce qui vérifie bien   ■ POSE SIMPLE
       que 33 Hz ≤ 40Hz.
                                            2
       Pour les graphiques 1 et 2 la charge appliquée 6,67 kg/cm  est trop   1 Mettre la plaque de mise à niveau à 0. Passer le pied
                                                                       antivibratoire sous la machine
       importante, et pour les graphiques 4 et 5 la fréquence propre (Fn) est
       trop élevée puisqu’elle est respectivement d’environ 45 Hz et 55Hz.  2 Placer la rondelle et la tige filetée
       Il n’y a donc pas d’autre choix possible que la plaque bleue.  3 Régler la mise à niveau avec précision
                                                                     4 Serrer le contre-écrou pour bloquer le pied dans sa
        Tableau récapitulatif du degré d’amortissement                 position définitive.
               en fonction du rapport Fe/Fn                          1         2         3         4
             Rapport   Degré d’amortissement
               Fe/Fn         en % (environ)
               1,414                 0
                1,5**               20
                1,74                50
                  2                 65
                2,45                80
                 3,4                90
                 4,6                95
         Rappel : si Fe/Fn < 1.414 il y a une amplification
       des vibrations.
