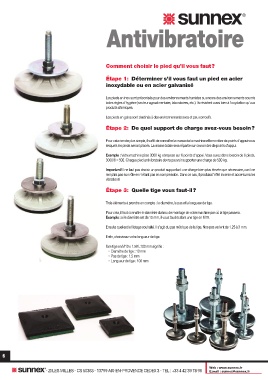

Page 6 - CATALOGUE-ANTIVIBRATOIRE-SUNNEX-2024

Antivibratoire

Comment choisir le pied qu’il vous faut ?

Étape 1: Déterminer s’il vous faut un pied en acier
inoxydable ou en acier galvanisé

Les pieds en inox sont préconisés pour des environnements humides ou encore des environnements soumis
à des règles d’hygiène (secteur agroalimentaire, laboratoires, etc.). Ils résistent aussi bien à l’oxydation qu’aux
produits chimiques.

Les pieds en galva sont destinés à des environnements secs et peu corrosifs.
Étape 2: De quel support de charge avez-vous besoin ?

Pour cela rien de plus simple, il suffit de connaître la masse de la machine et le nombre de points d’appui sous
lesquels les pieds seront placés. La masse totale sera répartie sur ce nombre de points d’appui.

Exemple : Votre machine pèse 3000 kg et repose sur 6 points d’appui. Vous aurez donc besoin de 6 pieds.
3000/6 = 500. Chaque pied antivibratoire devra pouvoir supporter une charge de 500 kg.

Important ! Il ne faut pas choisir un produit supportant une charge bien plus élevée que nécessaire, car il ne
remplira pas son rôle en n’étant pas en compression. Dans ce cas, il produira l’effet inverse et accentuera les
vibrations !

Étape 3: Quelle tige vous faut-il ?

Trois éléments à prendre en compte : le diamètre, le pas et la longueur de tige.
Pour cela, il faut connaître le diamètre du trou de montage de votre machine par où la tige passera.
Exemple : si le diamètre est de 10 mm, il vous faudra alors une tige en M10.
Ensuite quel est le filetage souhaité. Il s’agit du pas métrique de la tige. Nos pas varient de 1.25 à 3 mm.

Enfin, choisissez votre longueur de tige.

Une tige en M10 x 1.50 L100 mm signifie :
• Diamètre de tige : 10 mm
• Pas de tige : 1.5 mm
• Longueur de tige : 100 mm
